曲線部誘導標 シェブロン >

かもめプレート   曲線部誘導標 シェブロン|かもめプレート

特長




             KM-R1(片面式)              KM-R1(片面式)


シェブロン(矢印)やゼブラ(斜線)部分だけでなく、板全面に反射シートを貼付しています。
今までにない広い反射面積が確保でき、あらゆる方面に対し注意を促す効果が格段にアップしました。

中間部に取り付けた新型デリネーターは、斜め方向からの光を再帰反射する特殊レンズカットが施されており、より実用的でかつ効果的に輝きます。

レンズの反射向きは、標準は(両面式)になります。(片面式)の場合はご指定ください。

R1タイプ(赤白矢印)

曲線部誘導標 シェブロン|かもめプレート
B・C種用
KM-R1    曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート



取付金具2個付
両面式/片面式をご指定ください

R2タイプ(赤白斜線)

曲線部誘導標 シェブロン|かもめプレート
B・C種用
KM-R2     曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート
A種用
KM-R2-A    曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート

取付金具2個付
両面式/片面式をご指定ください

Y1タイプ(黄黒矢印)

曲線部誘導標 シェブロン|かもめプレート
B・C種用
KM-Y1     曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート



取付金具2個付
両面式/片面式をご指定ください

Y2タイプ(黄黒斜線)

かもめプレート
B・C種用
KM-Y2     曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート
A種用
KM-Y2-A    曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート

取付金具2個付
両面式/片面式をご指定ください

両面式(標準)




クリックで拡大



用途:対面通行用
二方向に2枚ずつレンズが斜光反射します
両面式として多くの道路に使用できます

片面式




クリックで拡大



用途:片側通行用
同一方向に4枚のレンズが斜光反射します
高い視認性と安全喚起の効果があります

取付金具



クリックで拡大


金具部SUS304 +トラスボルトM6X12
かもめプレート1基に2個(上下)使用します
プラスドライバーで締めこみます
かもめプレート取付金具   曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート

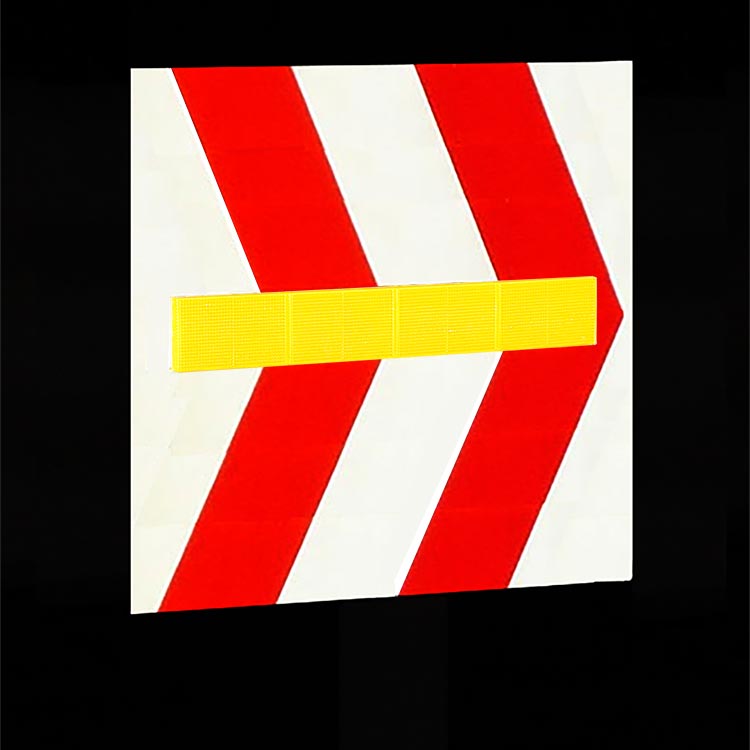

土中式(赤白矢印)

曲線部誘導標 シェブロン|かもめプレート

KM-R1-D     曲線部誘導標 シェブロン|かもめプレート曲線部誘導標 シェブロン|かもめプレート

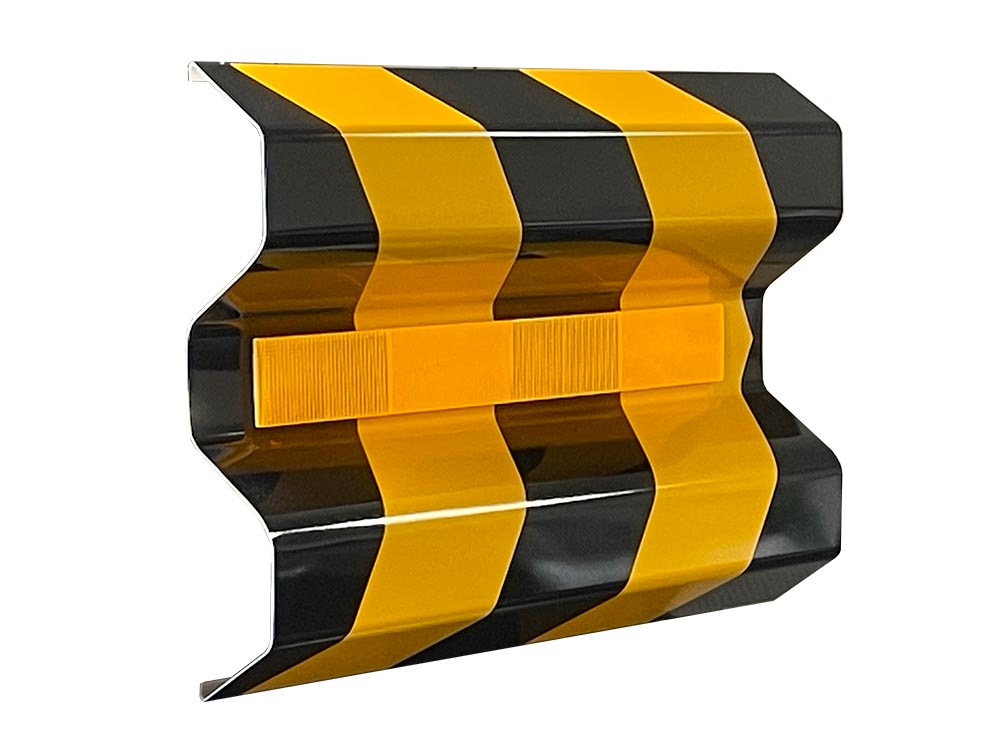

3M®ウェーブ・ライト・ラインHG ソフトタイプ GR引っ掛け式

ウェーブ・ライト・ライン HG 3M スリーエム

クリックで拡大


ガードレールビーム上端に引っ掛け、下部を専用金具で留めます
A種用
WAVE-HG-SOFT-983-23-DR-250X800-GR-A  ウェーブ・ライト・ライン HG 3M スリーエムPDF
※受注生産品

ガードレール用基板

ガードレール用基板

クリックで詳細ページへ


ガードレールビーム上端に引っ掛け、下部を専用金具で留めます
A種用
GR-A種用 アルミ基板
※受注生産品
