工事仮設用 標識サポート金具 工事仮設用 標識サポート金具

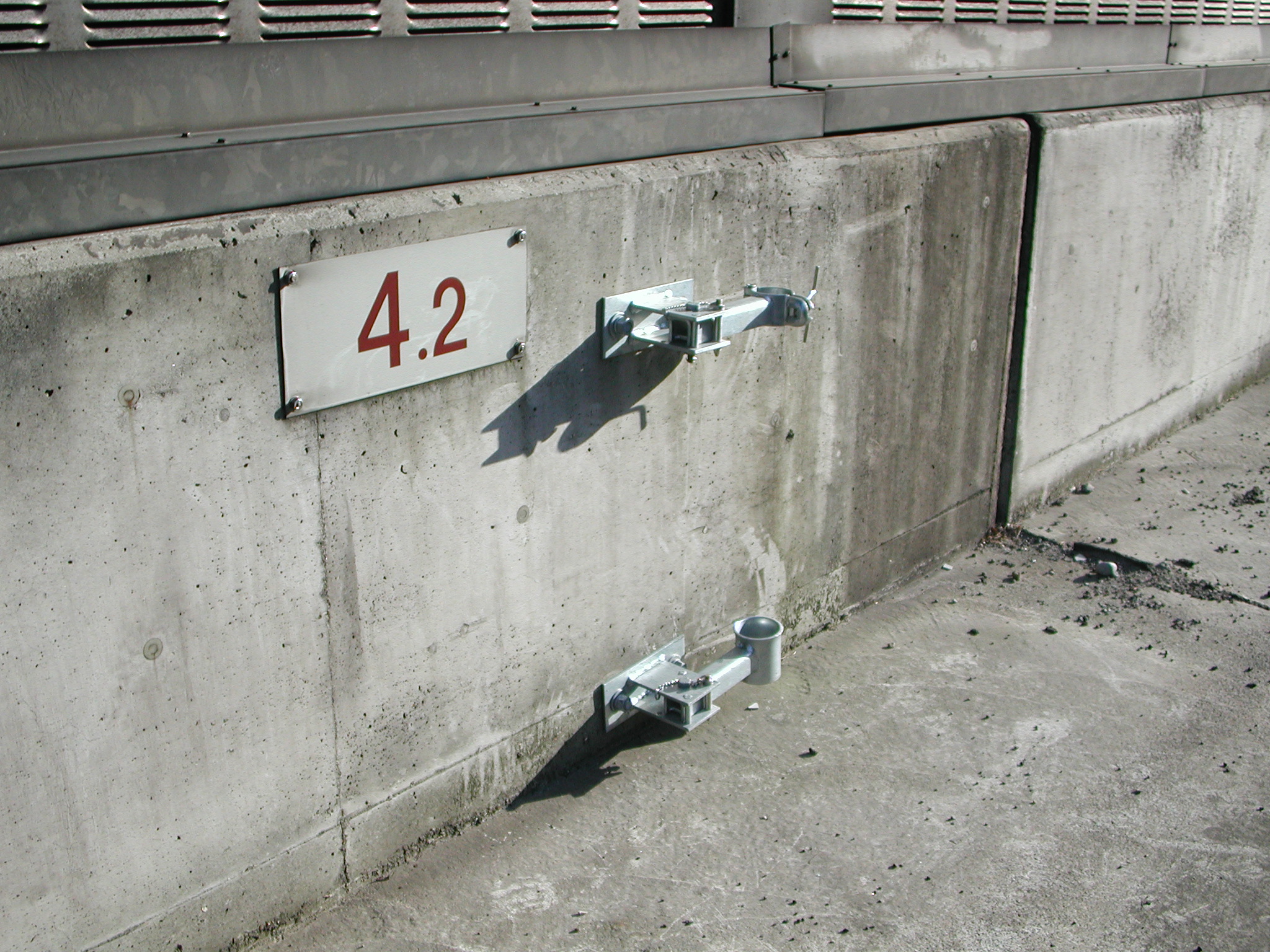

通常時(収納時)                                   使用時
クリックで拡大


通常時は車両の通行を妨げず、使用時に工具不要で簡単、迅速、安全に規制標識ポール(φ60.5)を設置できる専用金具です
 鋼製高欄タイプ、土中埋込タイプなどもあります

上下段セット
(千代田器材株式会社製)

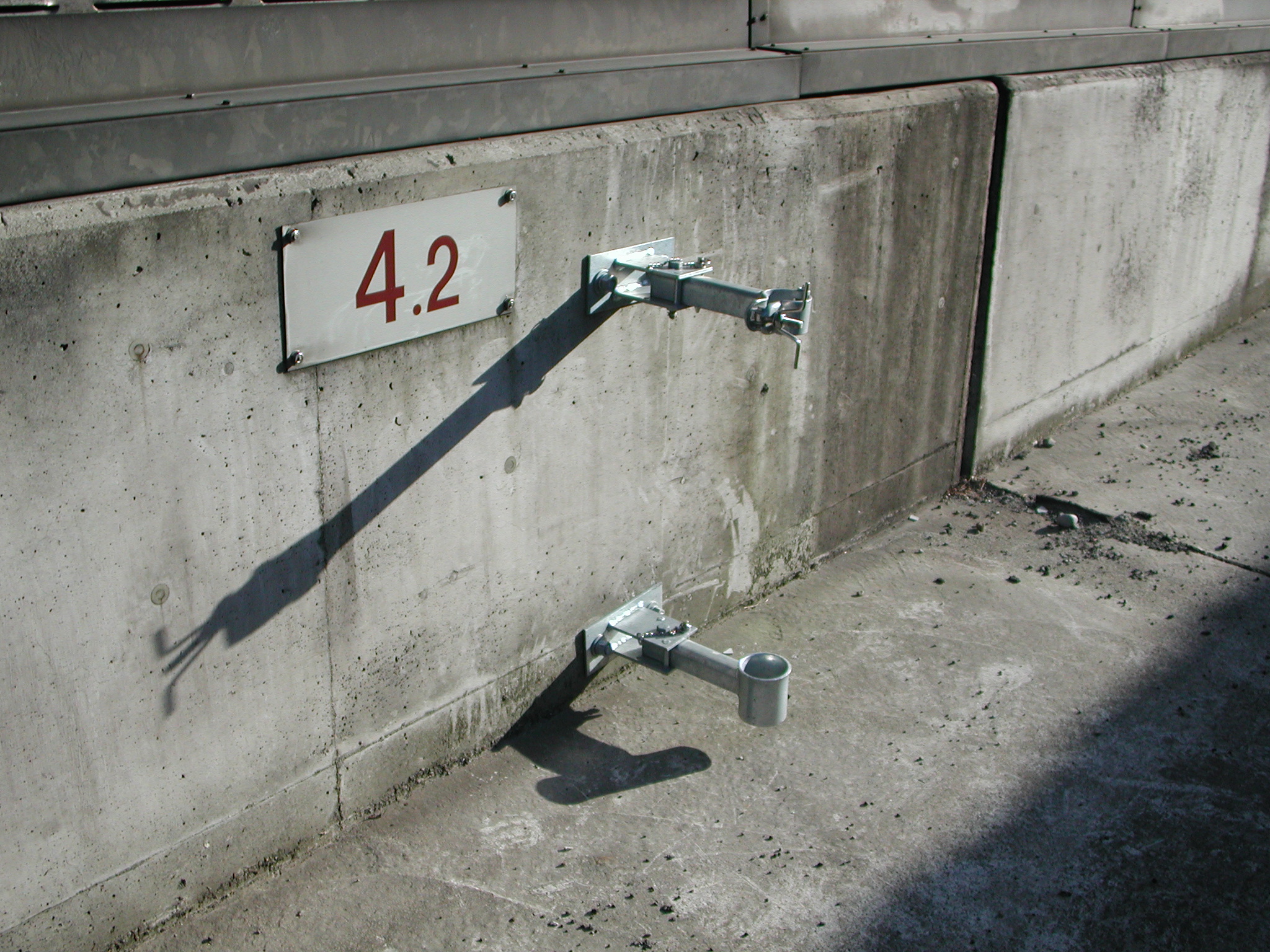

壁面式(垂直壁面)

工事仮設用 標識サポート金具

クリックで拡大
垂直擁壁に設置
W1-1001       標識サポート金具

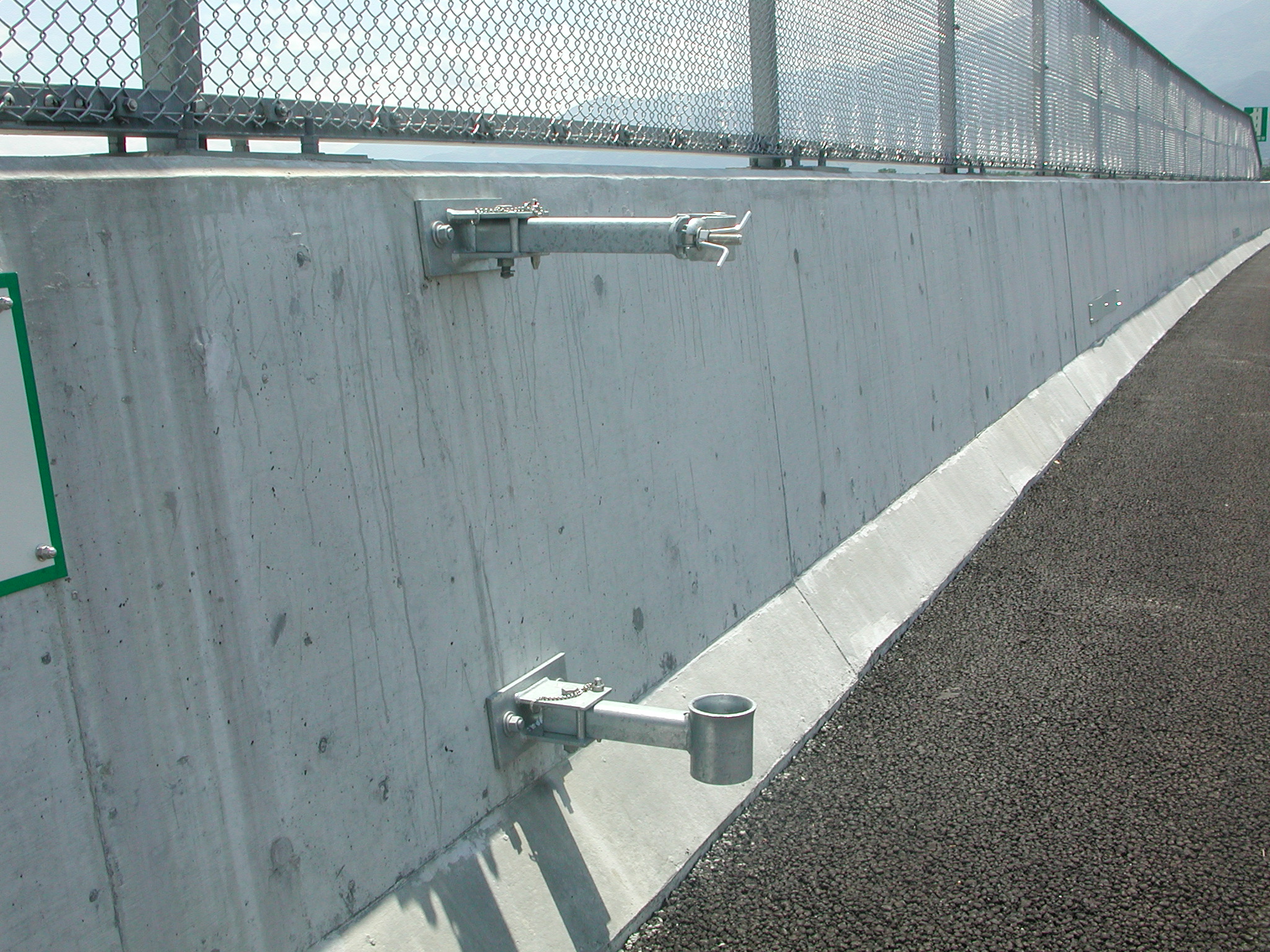

壁面式(フロリダ壁面)

工事仮設用 標識サポート金具

クリックで拡大
フロリダ式擁壁に設置
W1-1001A       標識サポート金具

防護柵取付式

工事仮設用 標識サポート金具

クリックで拡大

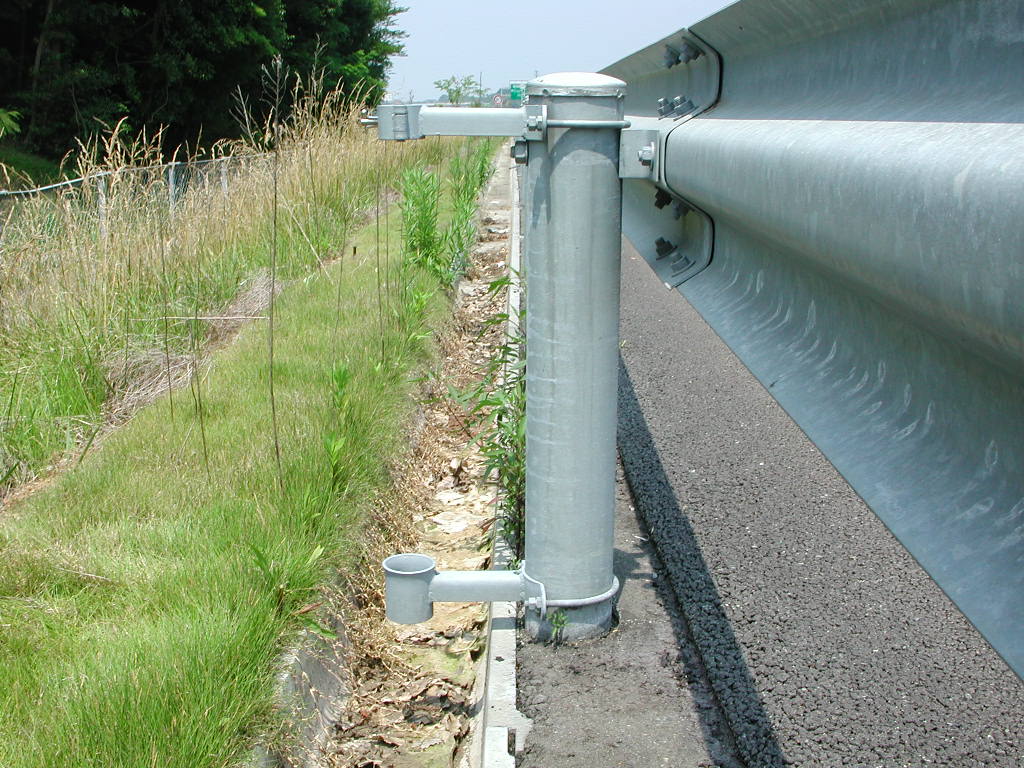

ガードレール/ガードケーブル支柱に設置
W1-1005       標識サポート金具

金具収納方法

標識サポート金具

クリックで拡大

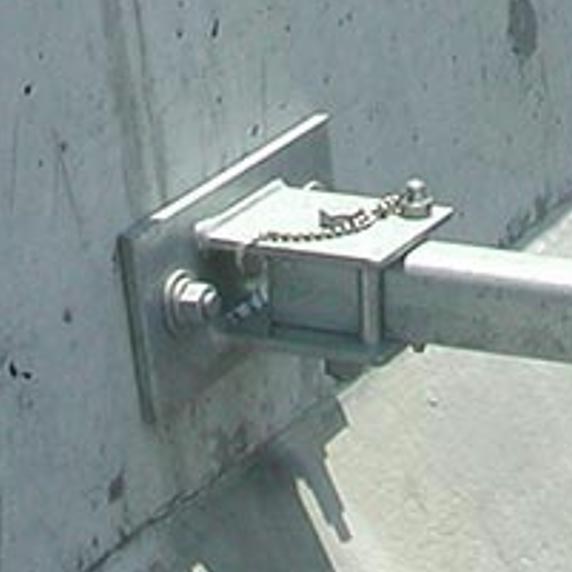

@ピンを抜き、金具を回転させます
Aピンを差し、固定します

支柱固定方法

標識サポート金具

クリックで拡大

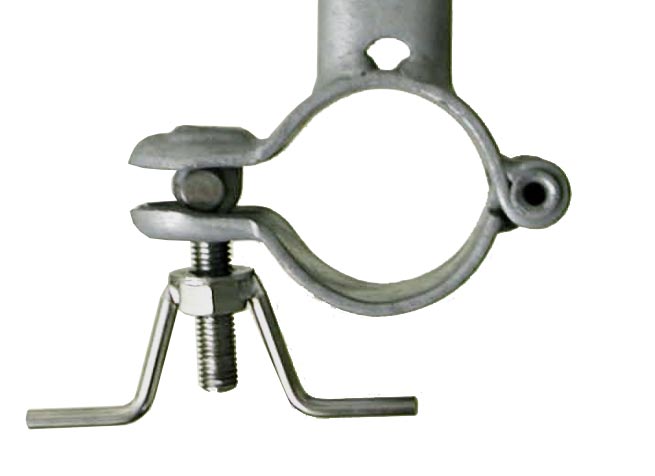

@上段金具のレバーを緩め、クランプを開きます
A標識支柱を挟み、クランプを閉じ、レバーを締めます
