部材　取付金具

製品のお問い合わせは　電話： 03-5613-1321

トップページ >部材　　(NEXCO 国土交通省向け　設置基準適合品）

デリ・標識用 Uバンド　

表記以外のサイズもあります。お問い合わせください。〔t は板厚です〕

アルミＵバンド（t2.3）

クリックで拡大

JIS H4040 A 6063 BE ｱﾙﾐﾆｳﾑ合金押出形材

φ34
φ50
φ60
φ70
φ89.1
φ114.3
φ139.8

アルミＵバンド(t2.3) ゆるみ止め

クリックで拡大

ゆるみ止めナットタイプ

φ34
φ50
φ60
φ70
φ89.1
φ114.3
φ139.8

メッキＵバンド（t2.3）

クリックで拡大

SPHC t2.3 溶融亜鉛メッキ処理

φ34
φ48.6
φ60.5
φ89.1
φ114.3
φ139.8

アルミＵバンド角（t2.3）

クリックで拡大

JIS H4040 A 6063 BE ｱﾙﾐﾆｳﾑ合金押出形材

□50　　
□125　

アルミＵバンド（t5.0）

クリックで拡大

JIS H4040 A 6063 BE ｱﾙﾐﾆｳﾑ合金押出形材

φ50.8
φ60.5
φ76.3
φ89.1
φ101.6
φ114.3
φ139.8

アルミＵバンド（t5.0）

クリックで拡大

JIS H4040 A 6063 BE ｱﾙﾐﾆｳﾑ合金押出形材

φ165.2
φ190.7
φ216.3
φ267.4
φ290.7
φ315.8
φ355.6～もあります

クリックで拡大

アルミＵバンド　t5.0 　

アルミフックバンド（t2.3）

クリックで拡大

JIS H4040 A 6063 BE ｱﾙﾐﾆｳﾑ合金押出形材

φ34　　　　

φ50　　　　

φ60　　　　

φ70　　　　

φ114.3 　　

φ139.8 　　

メッキフックバンド（t2.3）

クリックで拡大

SPHC t2.3 溶融亜鉛メッキ処理

φ114.3 　　

φ139.8 　　

標識用　両面金具　 KMPB金具／M座金具

距離標など比較的小さい標識板の両面金具です。積雪地域では着雪防止のため標示面が前傾となる角度付タイプが使用されます。

KMPB両面金具

クリックで拡大

φ34用両面　　　　

φ34用両面角度付　

φ50用両面　　　　

φ50用両面角度付　

KMPB片面金具角度付

クリックで拡大

φ34用片面角度付　

φ50用片面角度付　

φ60用片面角度付　

Ｍ座金具

クリックで拡大

M座金具 φ76.3 片面　

M座金具 φ89.1 片面　

M座金具 φ89.1 両面　

標識用　両面金具　 V字金具

距離標など比較的小さい標識板の両面金具です。

標識用両面金具（Ｖ字金具メッキ）

クリックで拡大

標識用両面金具（Ｖ字金具アルミ）

クリックで拡大

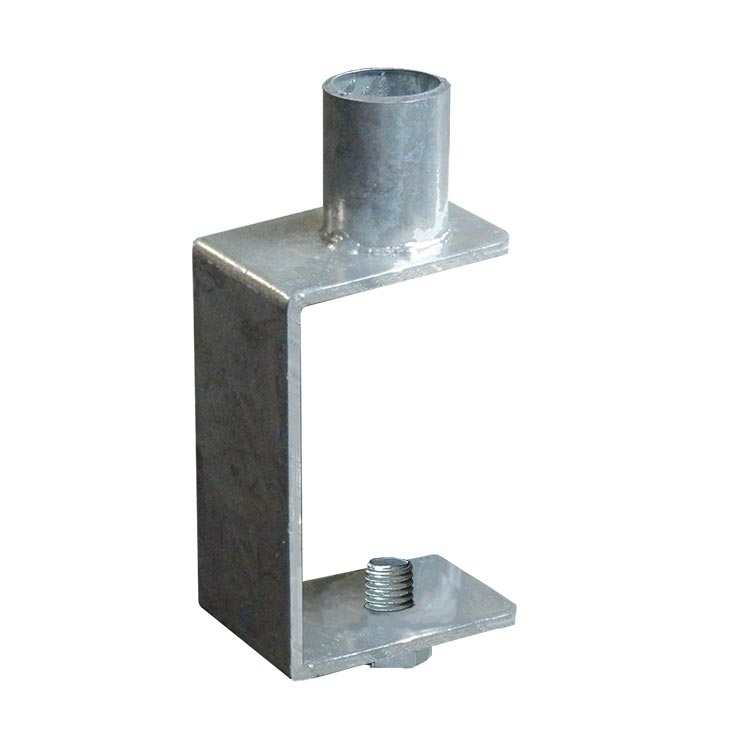

コの字両面金具

クリックで拡大

メッキ両面金具　　　　

防護柵取付金具　アルミ親子バンド　

ガードレール支柱に、デリネーターや比較的小さい標識柱を共架(添架)させる金具です。主にアルミ支柱とのセットになります。表記以外のサイズもありますのでお問い合わせください。〔t は板厚です〕

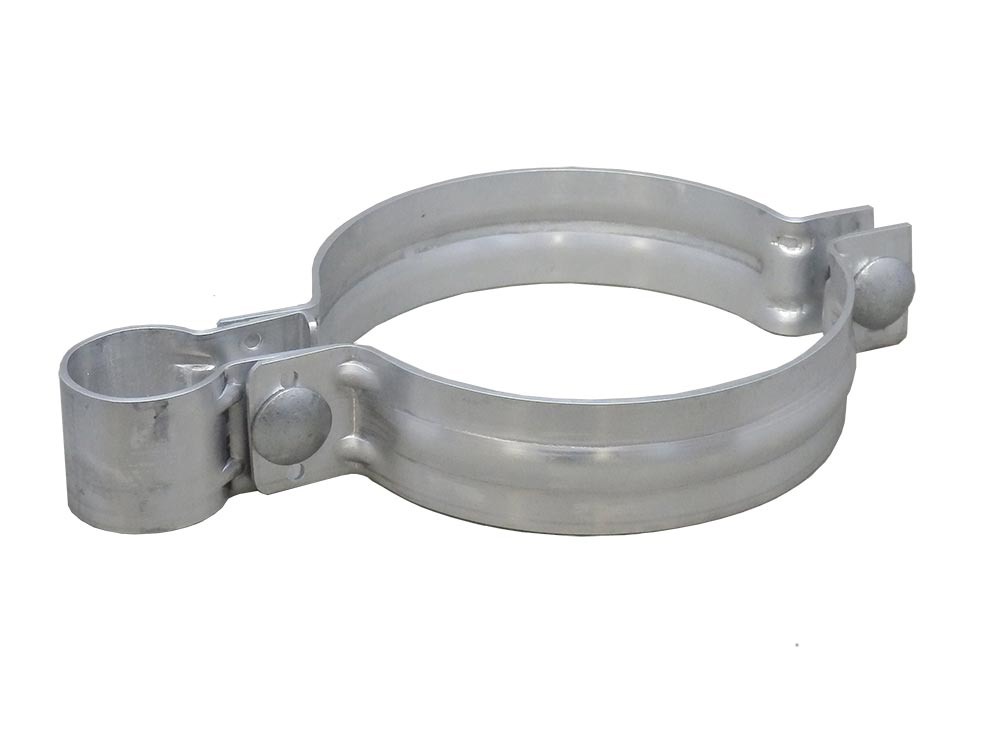

アルミ親子バンド　(t2.3）

クリックで拡大

ズレ防止凹凸、曲げ部補強リブ付
φ34×114.3　　　

φ34×139.8　　　

φ34×□125　　　

φ50×114.3　　　

φ50×139.8　　　

φ50×□125　　　

アルミ親子バンド (t2.3)ゆるみ止め

クリックで拡大

ゆるみ止めナットタイプ
φ34×114.3 ゆるみ止め　　　

φ34×139.8 ゆるみ止め　　　

φ34×□125 ゆるみ止め　　　

φ50×114.3 ゆるみ止め　　　

φ50×139.8 ゆるみ止め　　　

φ50×□125 ゆるみ止め　　　

アルミ親子バンド　(t2.3）

クリックで拡大

ズレ防止凹凸、曲げ部補強リブ付
φ60×114.3　　　

φ60×139.8　　　

φ60×□125　　　

φ70×114.3 　　　

φ70×139.8　　　

φ70×□125　　　

親子バンド用スペーサー

アルミ　L60

防護柵取付金具　メッキ親子バンド　　　　　メッキ親子バンド対応表（t2.3)

ガードレール支柱に、デリネーターや比較的小さい標識柱を共架(添架)させる金具です。鉄鋼板に溶融亜鉛メッキ処理をしています。表記以外のサイズもありますのでお問い合わせください。〔t は板厚です〕

メッキ親子バンド (t2.3)標準品

クリックで詳細ページへ

メッキ親子バンド (t2.3)ゆるみ止め

クリックで拡大

ゆるみ止めナットタイプ

φ34×114.3
φ34×139.8
φ34×□125
φ48.6×114.3
φ48.6×139.8
φ48.6×□125

メッキ親子バンド (t2.3)スペーサー付

クリックで拡大

ガードレール間隔材をかわすスペーサータイプ

φ34×114.3　
φ48.6×114.3　

メッキ親子バンド (t2.3)ダークブラウン

クリックで拡大

ダークブラウン塗装タイプ

φ34×114.3　
φ34×139.8　
φ48.6×114.3
φ48.6×139.8

メッキ親子バンド(t3.2)標準品

クリックで詳細ページへ

メッキ親子バンド (t3.2)ゆるみ止め

クリックで拡大

ゆるみ止めナットタイプ

φ34×114.3
φ34×139.8
φ48.6×114.3
φ48.6×139.8

メッキ親子バンド(t3.2)15mm巾

ガードケーブルのブラケット間に入る15㎜巾タイプ

φ34×114.3
φ34×139.8
φ48.6×114.3
φ48.6×139.8
φ60.5×114.3
φ60.5×139.8

メッキ親親バンド(t4.5)標準品

クリックで詳細ページへ

メッキ連結バンド (t4.5)

クリックで拡大

φ60.5×□125 t4.5連結　

メッキ親親バンド (t6.0)

クリックで拡大

φ48.6×139.8 t6.0　

高耐蝕メッキバンド(ZAM)

クリックで拡大

ZAM鋼板製の親子バンドです

φ34×114.3
φ34×139.8
φ34×□125
φ48.6×114.3
φ48.6×139.8

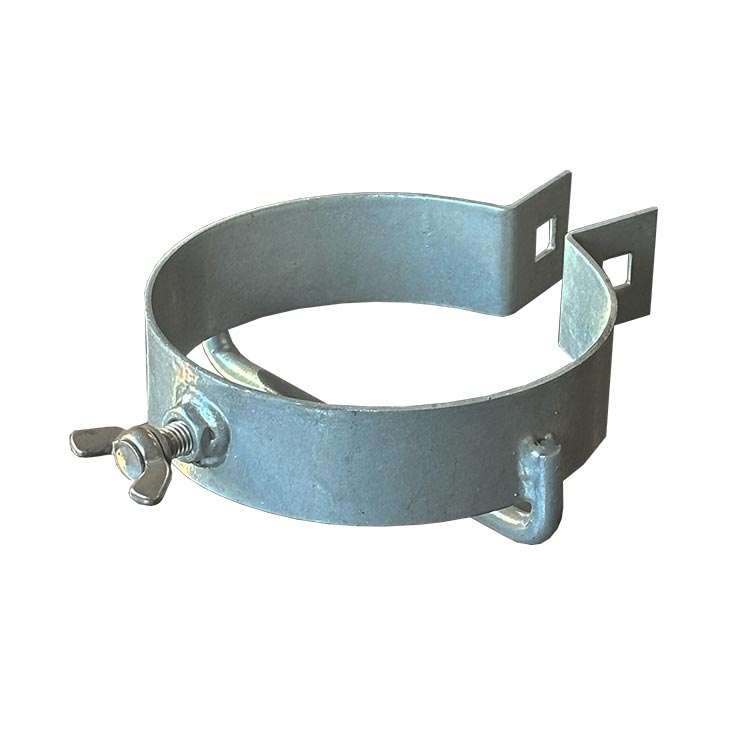

鎖止めバンド

クリックで拡大

鎖やステンレスワイヤーを通すアイナット付きのバンドです
φ139.8　　　　

φ60.5　　　　　

根角ボルト

クリックで拡大

ドブメッキM10X45
スプリングワッシャー付き　

メッキ親子バンド用スペーサー(t2.3)

クリックで拡大

t2.3X38㎜巾XL60　(L90)
2枚1組
ドブメッキM10X45　1本付

防護柵取付金具　メッキ共架金具　　

ガードレール支柱に、標識柱を共架(添架)させる金具です。鋼板に溶融亜鉛メッキ処理をしています。芯々距離は変更できます。〔t は板厚です〕

メッキ共架金具 t9.0mmリブ

クリックで拡大

φ76.3×114.3　リブ付
φ89.1×139.8　リブ付
φ101.6×139.8　リブ付
　

メッキ共架金具 t9.0mm

クリックで詳細ページへ

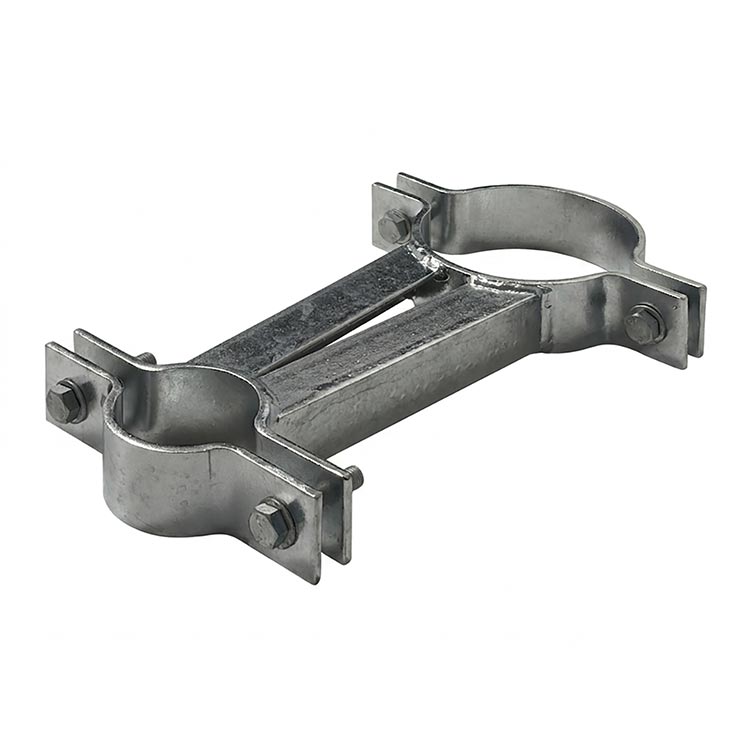

メッキ共架金具 t6.0mm

クリックで詳細ページへ

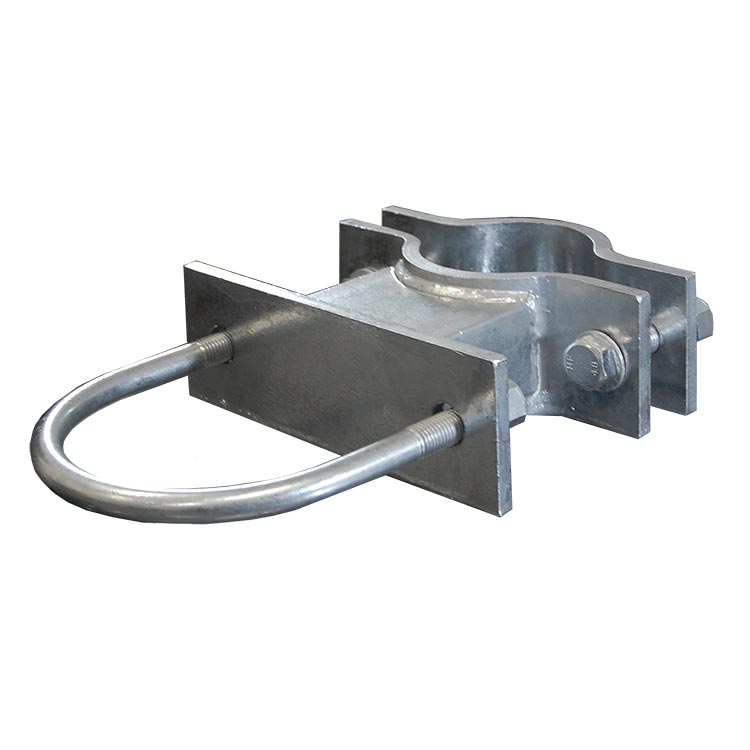

メッキ共架金具 t6.0mm GC用

クリックで拡大

ガードケーブルの上下ブラケット間に設置します

φ76.3×139.8　t6.0 GC
φ89.1×139.8　t6.0 GC
　　

防護柵取付金具　メッキ直交金具　その他　

ガードレール支柱に、単管パイプなどを水平に共架(添架)させる金具です。鉄鋼板に溶融亜鉛メッキ処理をしています。〔t は板厚です〕

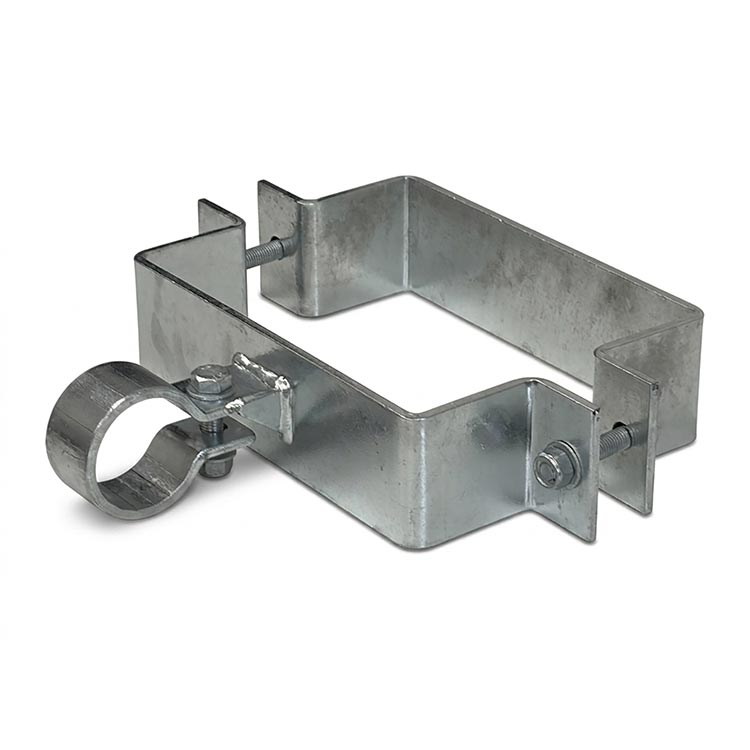

直交金具

クリックで拡大

t6.0 φ48.6×101.6 　　

t9.0 φ76.3×114.3 　　

直交金具

クリックで拡大

ガードレールと単管パイプの取付に
（クランプ角度：直交固定）

t2.3 φ48.6x60.5
t2.3 φ48.6x114.3
t2.3 φ48.6x139.8

直交金具自在タイプ

クリックで拡大

ガードレールと単管パイプの取付に
（クランプ角度：自在）

t2.3 φ48.6x114.3　
t2.3 φ48.6x139.8　

鋼製高欄金具

鋼製高欄金具 φ34 H50　

ライブカメラ取付金具

防犯カメラやアンテナ等の取付に
ライブカメラ取付金具　　　　

スライド支柱取付金具

防護柵取付金具　ガードレール・ボックスビーム用　

ガードレールビームなどの連結ボルトに差し込み共締めするメッキ製の取付金具です。

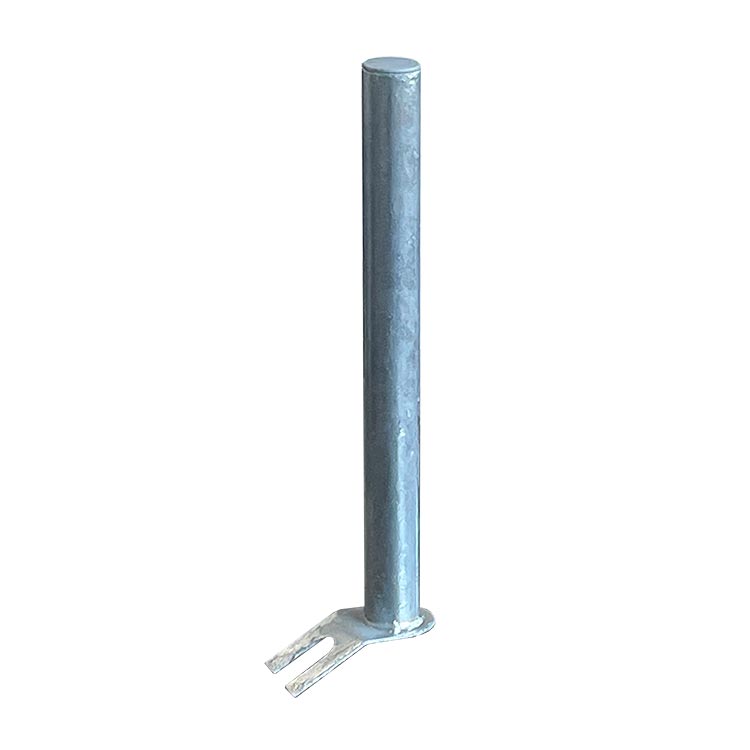

ガードレール用DOD2金具

クリックで拡大

ビーム取付用ボルトに共締めします　
Ａ種用　内折り
φ34用（標準）　

φ34用 L340　　　

ガードレール用DOD2-S金具

クリックで拡大

ビーム取付用ボルトに共締めします　
Ｓ種用　内折り
DOD2-S金具　　　

ガードレール用DOD3金具

クリックで拡大

ビーム取付用ボルトに共締めします　
Ｂ・Ｃ種用　内折り
DOD3金具　　

ガードレール用GR金具

クリックで拡大

ビーム取付用ボルトに共締めします
外折り
GR金具　　　

ガードレール用GR金具

クリックで拡大

ビーム取付用ボルト(下部)に共締めします
外折り
GR金具　逆さタイプ　　

ブロックアウト金具

クリックで拡大

中央分離帯用ガードレールの間隔材にUボルトで設置します
専用のアルミφ34曲柱を差込みます
貫通ボルトを抜くことで支柱を回転できます
BL-OT金具　　

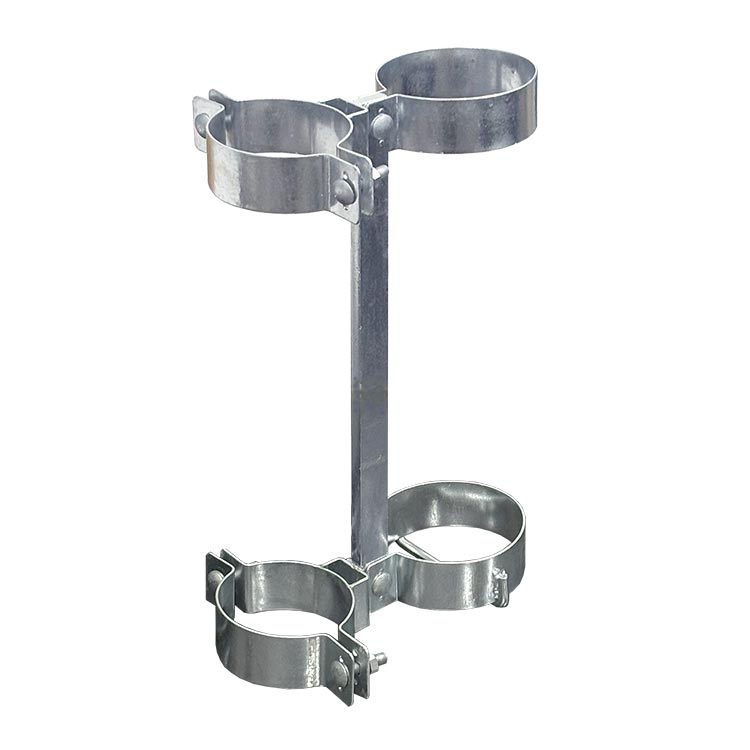

かぶせホルダー

クリックで拡大

ガードレール支柱にかぶせて設置します
アルミφ34支柱は長さを変更できます
φ114.3用
φ139.8用

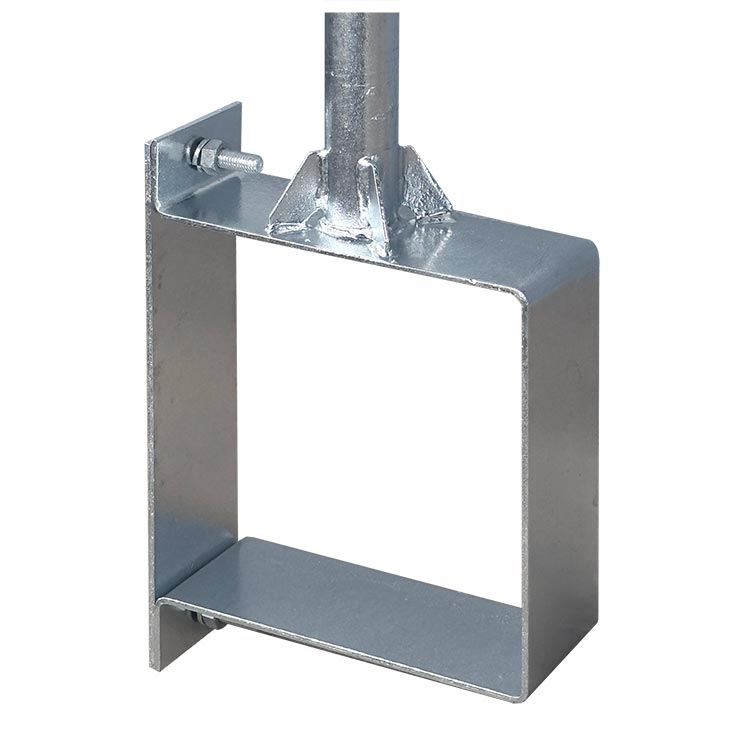

ボックスビーム用GB金具

クリックで拡大

ボックスビームの連結ボルトに共締めします

φ34用 H50-L100 　
φ34用 H123-L223

防護柵取付金具　ガードケーブル(GC)用　

ガードケーブル用GC金具

クリックで拡大

ガードケーブル止金具のボルトに共締めします
φ34用（標準）　

GC用特殊金具

クリックで拡大

ガードケーブル止金具のボルトに共締めします
φ34用　 40-205-255 　

φ34用　120-205-255　

φ34用　130-225-255　

GC用特殊金具

クリックで拡大

ガードケーブル止金具のボルトに共締めします
φ34用　97-75-110　

GC用差込金具

クリックで拡大

ブラケットの取付ボルトに共締めします
GC差込金具 M16用 φ34　

GC差込金具 M12用 φ34　

子バンドの径、材質は変更可能です

GC用特殊金具二枚羽

クリックで拡大

ガードケーブル止金具のボルトに共締めします
φ34用（標準）　

GC用ひねり金具

クリックで拡大

ガードケーブル止金具のボルトに共締めします
ひねり金具　

防護柵取付金具　ガードパイプ用　

ガードパイプの横ビームに、標識などを取り付ける金具です

ガードパイプ用吊り金具

クリックで拡大

ガードパイプのピッチに合わせスライドします
ガードパイプ用吊り金具42.7　

　

車止め用標識板SUS取付金具

クリックで拡大

車止めやガードパイプなどに標識を取り付けます
SUS取付金具 76.3+42.7　　

SUS取付金具 60.5+34 　　

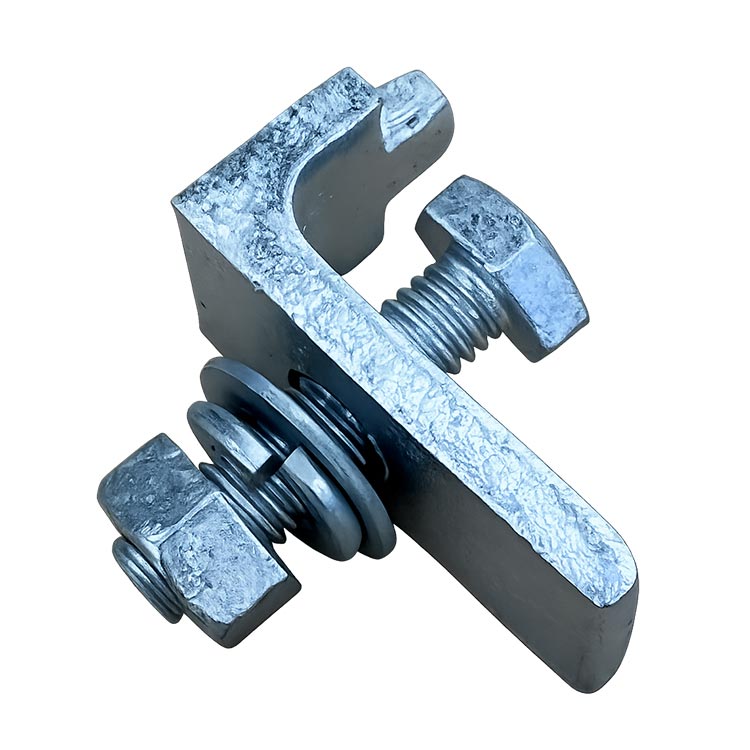

Ｈ鋼用・挟み込み金具　

H鋼用金具

クリックで拡大

t2.3 H125用　

t2.3 H150用　

t6.0 H125用　

標識用折り曲げ金具

クリックで拡大

折り曲げ金具　　　

バリロード挟み込み金具

クリックで拡大

バリロード挟み込み金具　　　

管理用扉　Ｈ鋼金具

クリックで拡大

管理用扉　Ｈ鋼金具　　

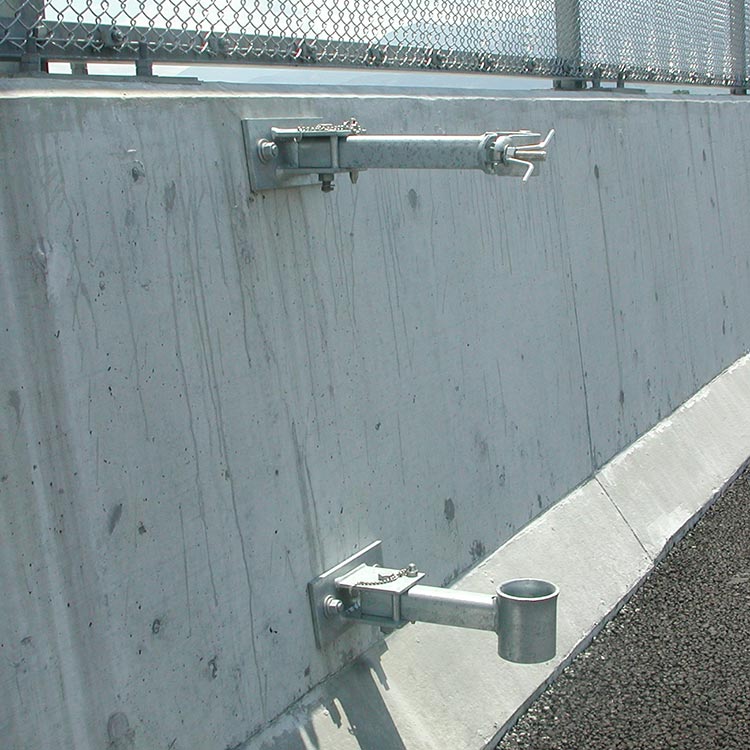

壁面用金具　

壁面金具

クリックで拡大

B3金具　　　　　　　

C3金具　　　　　　　

S3金具　　　　　　　

壁面用　DWA3金具

クリックで拡大

φ34用　　　　

φ50用　　　　

壁面用角度フリー金具挟み込み

クリックで拡大

φ34用両挟み　　　　

φ50用両挟み　　　　

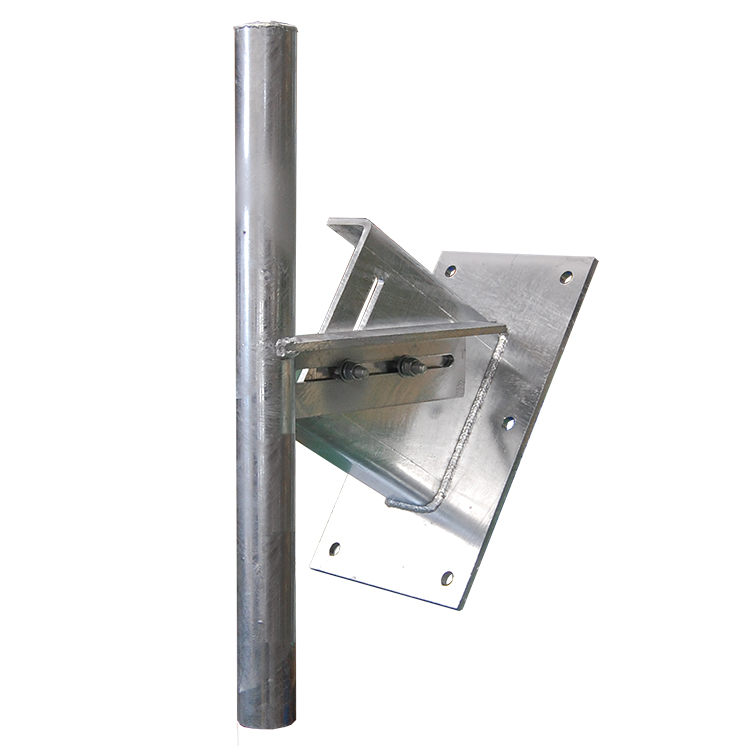

壁面用角度フリー金具

クリックで拡大

φ34用　　　　

高欄天端金具

クリックで拡大

KT-280　　　　　　　

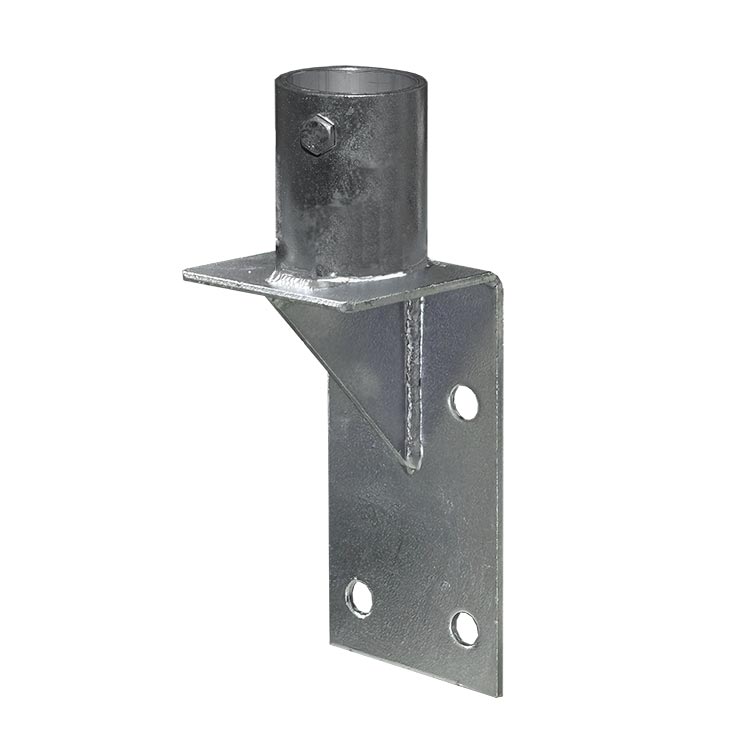

壁面用Ｌ型ベース金具

クリックで拡大

壁面用Ｌ型ベース金具　　　　　　　

壁面用共架金具

クリックで拡大

φ60.5用　　　　　

　　
φ76.3用　　　　　

　　
ご希望の径、出幅が可能です

ベース金具　

アルミダイカストベース

クリックで拡大

アルミを金型に流し込み成形
φ34用　　　　

φ50用　　　　

メッキベース

クリックで拡大

鋼管・鋼板を溶接し、溶融亜鉛メッキ処理
φ34用　　　　　

φ50用　　　　　

φ60.5用　　　　　

メッキベース勾配タイプ

クリックで拡大

勾配のある面に対し、支柱を垂直に立ち上げ
φ50用　　　　　

角度フリーベース金具

クリックで拡大

勾配のある面に対し、支柱を垂直に立ち上げ
φ48.6用　　　　　

アルミベース金具（溶接）

クリックで拡大

アルミパイプ・アルミ板をアルゴン溶接
ALB-34-120X65　　　

復帰式パイプホルダー

クリックで拡大

屈曲することで衝撃を逃がします
内蔵するバネで垂直状態に復帰します

φ50用　　　　　
φ60.5用　　　　

アンカーボルト

クリックで拡大

C8-50　メッキ　　　　　

C8-70　メッキ　　　　　

落下防止セット

クリックで拡大

その他（トンネル内着脱金具）　

アンカー式

クリックで拡大

トンネル清掃の際にデリネーターを着脱できます
REPL1金具　

内装板用

クリックで拡大

内装板取付ボルトで共締めします
RE1金具　

サヤ管　

サヤ管 φ34用

クリックで拡大

φ34用 L450　　

サヤ管 φ48.6・φ50用

クリックで拡大

φ48.6/50用 L450　　

φ48.6/50用 L600　　

サヤ管 φ60用

クリックで拡大

φ60用 L1000 羽付　

支　柱　

アルミ支柱

クリックで拡大

JIS H 4080 A 6063 TE
ｱﾙﾐﾆｳﾑ合金押出継目無管

ALP φ34Xt2.0　
ALP φ50Xt2.0　
ALP φ60Xt2.0

ブロックアウト用アルミ曲柱

クリックで拡大

ブロックアウトタイプのデリネーターに使用するアルミ曲柱です
大型デリネーター用のメッキタイプもあります

　

Ｈ型支柱

クリックで拡大

標識板を２枚設置するための支柱です
アルミパイプを溶接しています

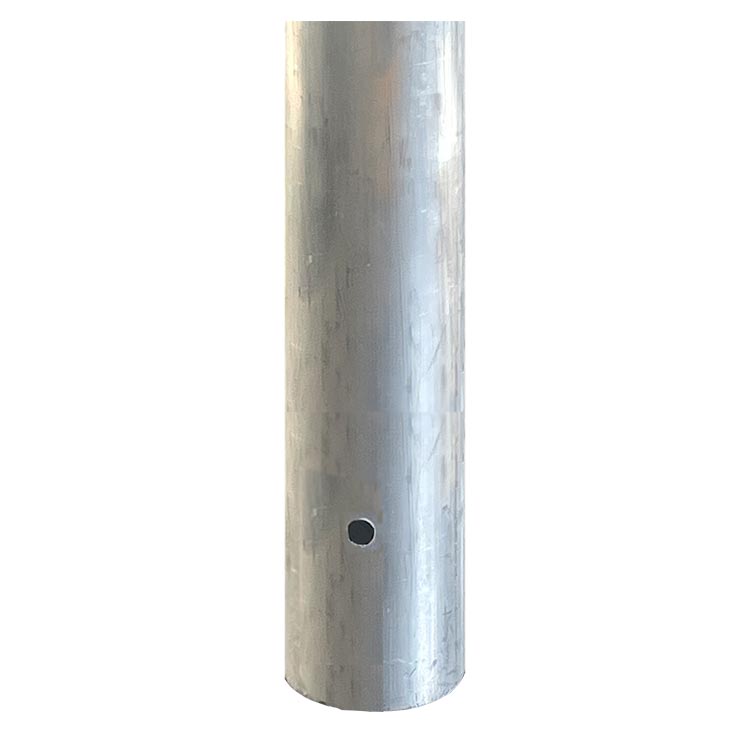

切り込み加工

クリックで拡大

サヤ管仕様の回転防止、抜け防止対策
　

φ34
φ50　

メッキ鋼管支柱

溶融亜鉛メッキ処理した鋼管です
　

φ34Xt2.3
φ48.6Xt2.3
φ60.5Xt1.6

白塗装鋼管支柱

亜鉛メッキ処理後、熱硬化性樹脂で白色静電粉体塗装仕上げした鋼管です

φ34Xt2.3　　

φ48.6Xt2.3　

φ60.5Xt1.6 　

ダークブラウン塗装鋼管支柱

亜鉛メッキ処理後、熱硬化性樹脂でダークブラウン色静電粉体塗装仕上げした鋼管です

φ60.5Xt1.6 　

アルミキャップ

クリックで拡大

アルミ支柱、鋼管支柱に対応します

φ34用　　
φ48.6用　
φ50用　
φ60用　
φ60.5用　
