[NEXCO標準図集 A2-1]
頭部：D31(防塵はD31-P)　
支柱：アルミ支柱φ34X500　　　
金具：アルミ親子バンド φ34X114.3/139.8

A2-1　　　

　

反射体色（W:白/Y:橙）をご指定ください
バンド径をご指定ください

[NEXCO標準図集 A2-2]
頭部：D31(防塵はD31-P)　
支柱：アルミ支柱φ34X200　　　
金具：アルミ親子バンド φ34X114.3/139.8

A2-2　　　

　

反射体色（W:白/Y:橙）をご指定ください
バンド径をご指定ください

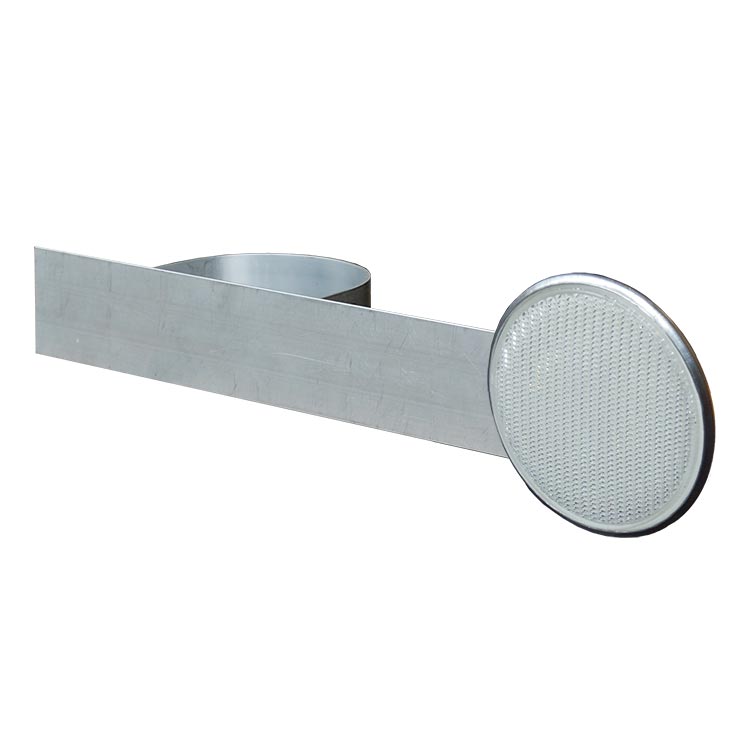

[NEXCO標準図集 A2-4]
頭部：A2-4-H(防塵はA2-4-H-P)　
金具：アルミ親バンド φ139.8
出巾の違いで２タイプあります　　

A2-4　
A2-4-120　　　

　
　

反射体色（W:白/Y:橙）をご指定ください
バンド径をご指定ください

ビーム取付用ボルトに差し込みます　内折り　
頭部：D31(防塵はD31-P)　
金具：DOD2金具

ビーム取付用ボルトに差し込みます　内折り
頭部：D31(防塵はD31-P)　
金具：DOD2金具H=345
DW(Y)-DOD2-H1200 　 　　

反射体色（W:白/Y:橙）をご指定ください

ビーム取付用ボルトに差し込みます　外折
頭部：D31(防塵はD31-P)　
金具：GR金具　

DW(Y)-GR　　　
DW(Y)-GR-P（防塵）

　
　

反射体色（W:白/Y:橙）をご指定ください

[NEXCO標準図集 A2-3]
ブラケット取付用ボルト差込タイプ

DDW(Y)-D2-A（A種用）
DDW(Y)-D2-S （S種用）

　
　

※A種、S種では寸法が異なります
反射体色（W:白/Y:橙）をご指定ください

ブラケット取付用ボルト差込タイプ
Ａ種用　

DW(Y)-D2-A　
DW(Y)-D2-A-P（防塵）

　
　

反射体色（W:白/Y:橙）をご指定ください

ブラケット取付用ボルト差込タイプ　　
Ｓ種（３つ山）用　　

DW(Y)-D2-S　
DW(Y)-D2-S-P（防塵）

　
　

反射体色（W:白/Y:橙）をご指定ください

頭部：D31K-P (防塵：貫通タイプ)　
支柱：BL-OT曲柱　　
金具：BL-OT金具
通常時は横張り出し、清掃・除草時に回転収納します　　
ゆるみ止めナット
DY-BL-OT-P UN（防塵）　　
ノーマルナット
DY-BL-OT-P（防塵）　　 　

ブロックアウトタイプに使用するアルミ曲柱です
BL-OT 曲柱　　

中央分離帯用ガードレールの間隔材にUボルトで設置します
専用のBL-OT曲柱（アルミφ34）を差込みます
貫通ボルトを抜くことで支柱を回転できます
BL-OT金具 UN　　　
UN:ゆるみ止めナット
参考＞中分側ガードレール画像
